线束总装流水线通常采用水平移动链条带动台车形式进行360度循环输送运作进行线束的装配。流水线生产厂家根据客户工厂场地的大小及工人作业工艺流程设计制作成尺寸，出厂后，不能任意改变长度，只能适应特定长度生产。线束总装流水线运转的台车又被称之为“线束装配图板”，需方需制作出3D布线图，运用CATIA中的测量工具，按照线束图的绘制要求，量出所需要的各主干、分支、卡扣、扎带、橡胶件等尺寸，通过合理的设计去布置，打印出来贴于汽车线束流水线装配图板上，在其表面上设有用于对电线进行布线的布线电路、用于将沿着布线电路配置的电线保持为弯曲状的U字 形夹具、和保持用于捆束各电线的夹紧件的夹紧件安装夹具等的布线夹具。

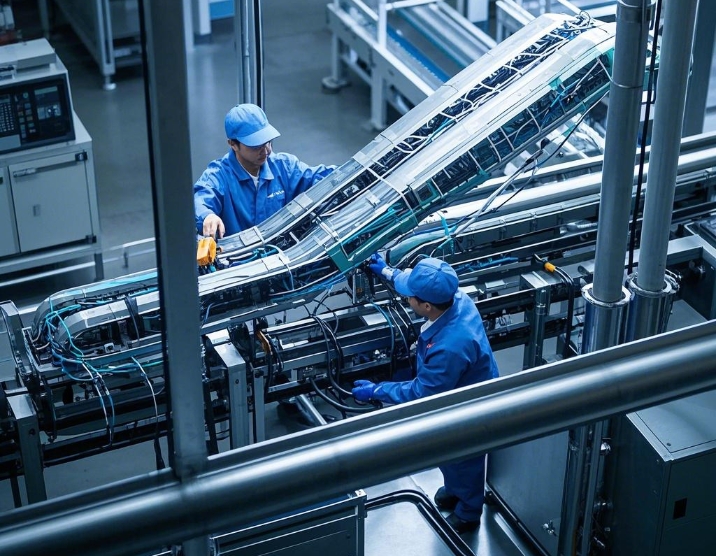

线束总装流水线上工人通过标示有布线路径并配置有布线夹具的台车装配图板上，通过沿着布线路径进行布线来装配汽车线束。其中，将台车装配图板配置成山形，并且跨越台车装配图板的两侧面标示线束的布线路径，从配置成山形的图板的两侧装配一个线束。由此，能够跨越两侧地确保以往的宽度方向的长度，能够缓和分支电路的密集度，与此相伴，也能够有效地缓和布线夹具的密集度能够进行所需的布线夹具的配置，因此，能够省略用于装配部分线束部件的部分完成工序，能够防止部分线束部件的保存及重复布线的费用。
线束总装流水线主架包括两个过度台，运行台车包括工装图板、两侧立架和台车底盘，两个过度台之间通过多个可拆卸支架单元连接;线束组装板为三棱柱体，三棱柱体的两侧端面的三个角部分别安装有与流水线本体上翻转轨道相应的翻转滑块，每侧工作台翻转驱动机构安装于三棱柱体侧面三角形的中心位置。该汽车线束流水线主架采用积木式结构，可以任意改变长度，运行台车的工作台可以两面或三面任意更换，能够满足快速更换产品型号的需要，节约了生产场地。
线束总装流水线配有LED灯具一盏、作业指导书一套、220V插座、24V电动螺丝刀接口、电子显示屏、物料架、驱动电机、驱动变频器、配电柜等。
线束总装流水线电源为单相220V或三相380V50HZ(可按客户要求)
